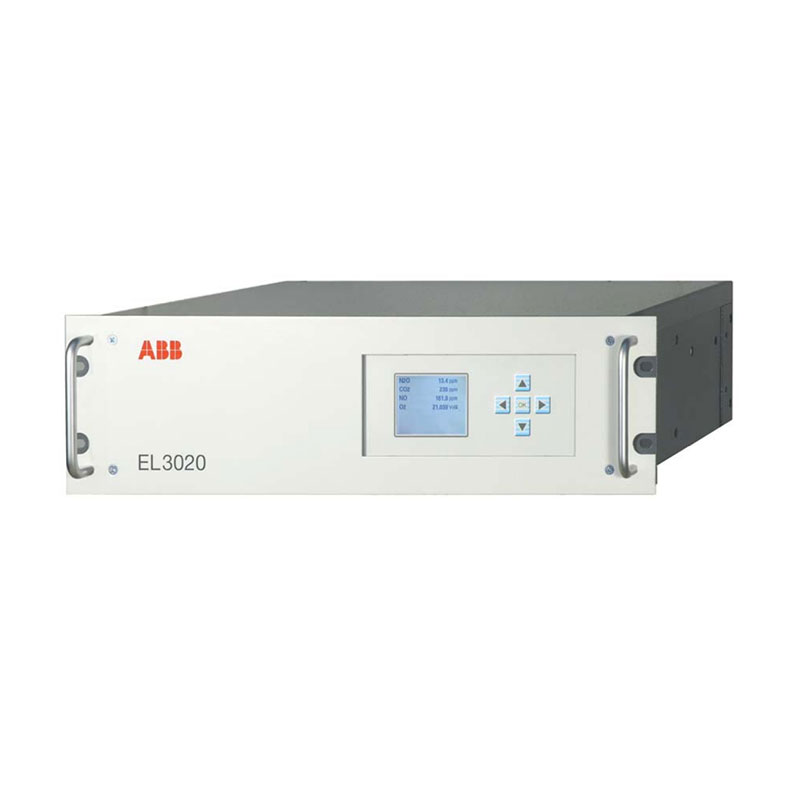

ABB EL3020

Yueyang Tongtu Company는 산업용 가스 분석 분야의 해외 공정 제어 엔지니어 및 장비 유지 관리 감독자를 위해 매우 "정밀한" 핵심 장비인 ABB EL3020 가스 분석기 트랜스미터를 특별히 준비했습니다. 화학 공장이나 정유소에서 프로젝트를 수행할 때 모든 사람에게 가장 어려운 작업은 현장 분석기의 약한 신호를 간섭 없이 제어실로 정확하게 전송하는 방법입니다. 이 송신기는 이러한 목적으로 특별히 설계되었습니다. 현장의 센서와 제어시스템을 연결하는 브릿지 역할을 합니다. 전문 공급업체로서 당사는 귀하의 가스 모니터링 시스템을 보다 안정적으로 만들고 신호 편차로 인한 공정 제어 오류를 완전히 제거하기 위해 분석 데이터를 정확하게 처리하고 변환할 수 있는 이 "데이터 허브"를 귀하에게 권장합니다.

구조

ABB EL3020은 모듈식 설계로 유지 관리 및 업그레이드가 쉽습니다. 샘플 가스 챔버는 청소가 쉽고, 가스 경로는 부식 방지 재료로 만들어져 장비의 수명을 연장합니다. 전원 공급 측면에서는 단일 채널 전력 소비량이 약 40VA, 듀얼 채널 전력 소비량이 약 70VA로 광범위한 AC 전원 공급 장치(100-240VAC±10%, 48-63Hz)와 호환됩니다. 0/2/4-20mA 아날로그 신호(최대 부하 750Ω)를 제공하는 풍부한 출력 인터페이스를 갖추고 있으며 Modbus, RS485 및 RS232 디지털 통신 프로토콜을 지원합니다. 또한 EEx(p) 방폭 인증을 받았으며 극한의 온도 환경에 적응할 수 있는 가열 설계 옵션을 제공합니다. 내장된 압력 센서(작동 범위 pabs=600-1250hPa)는 압력 변동이 측정 정확도에 미치는 영향을 자동으로 교정할 수 있습니다.

교정 작업

제로 교정: ABB EL3020은 고순도 질소를 사용합니다. 장비는 12시간 이상 예열되어야 합니다. 퍼지 및 샘플링을 중지하고 질소를 연결하고 5방향 밸브를 통해 영점 위치로 전환하고 압력을 0.01MPa로 조정하고 유량을 60L/h로 유지하고 가스 챔버를 질소로 12분간 퍼지한 다음 패널 조작을 통해 작은 표준값(예: +2ppm)을 입력하여 교정하고 저장합니다.

범위 보정: CO를 예로 들면 12시간 이상 예열해야 합니다. 퍼지 및 샘플링을 중지하고 CO 표준가스를 연결하고 5방향 밸브를 교정 위치로 전환하고 위와 같이 압력과 유량을 조정한 후 가스실을 12분간 퍼지한 후 패널 조작을 통해 CO를 선택하고 표준가스병에 정확한 공칭값을 입력하고 판독값이 안정화된 후 교정값을 확인하고 저장합니다.

적용 시나리오

이 ABB EL3020은 입구와 출구의 유량계 신호는 물론 수영장의 액체 레벨 신호를 수집하는 데 사용됩니다. 그런 다음 이러한 데이터는 도징 펌프 또는 물 배출 밸브를 제어하기 위해 CPU로 전송됩니다. 화학 생산 라인에서는 압력 트랜스미터를 연결하여 파이프라인 압력을 실시간으로 모니터링하여 생산 안전을 보장하는 데 사용됩니다. HVAC 시스템에서는 온도 센서로부터 신호를 수집하고 냉동기나 보일러의 작동을 제어하는 ​​데 사용됩니다. 귀하의 시스템이 여전히 ABB의 Advant 시리즈 컨트롤러를 사용하고 있고 현장 온도, 압력, 유량 및 액체 수위와 같이 지속적으로 변화하는 데이터의 정확한 수집이 필요할 때마다 이 제품은 상황을 "인식"하는 핵심 구성 요소입니다.
