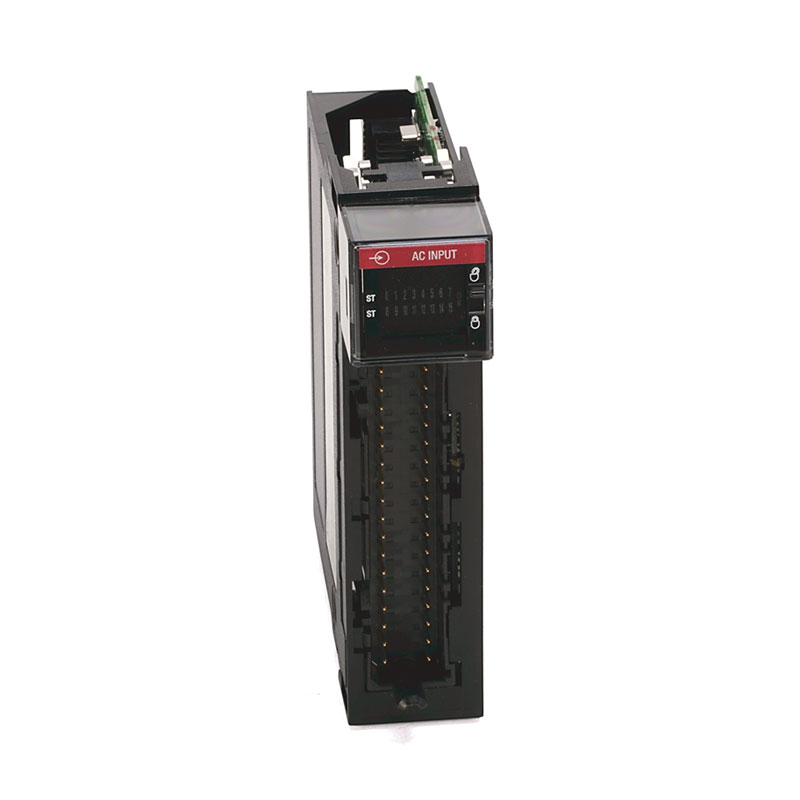

앨런 브래들리 1756-IA16I

전문 공급업체인 Yueyang Tongtu는 최신 Allen Bradley 1756-IA16I 모듈을 해외 시장에 직접 공급합니다. 이 모듈은 Rockwell ControlLogix 플랫폼의 열악한 산업 전자기 환경을 위해 특별히 설계된 고밀도 절연 디지털 입력 구성 요소입니다. 복잡한 자동화 생산 라인에서는 디지털 입력 모듈의 프런트 엔드에 있는 신호 조정 회로와 전기 절연 성능이 현장 장비 상태에 대한 제어 시스템 판단의 정확성을 직접적으로 결정합니다. 고주파 과도 서지에 장기간 노출되어 모듈 내부의 절연 장벽이 저하되면 채널 간 혼선이 발생하거나 필드 측의 공통 모드 간섭이 ControlLogix 백플레인 버스에 직접 연결되어 뚜렷한 이유 없이 주 제어 시스템에서 통신이 중단되거나 잘못된 동작이 발생할 가능성이 매우 높습니다. 이 모델에 대해 Yueyang Tongtu에서 구현한 배송 검사 표준은 모든 채널의 임계 전압의 정밀한 교정, 채널 간, 채널과 백플레인 간 고전압 절연 임피던스 테스트, 고주파 필터링 회로의 응답 지연 교정을 엄격하게 다루고 있습니다. 목표는 해외 고객의 제어 시스템 유지 관리를 위해 매우 높은 내성과 상태 식별 확실성을 갖춘 정품 등급 예비 부품을 제공하여 현장 개별 신호에서 시스템 백플레인으로의 데이터 매핑이 절대적으로 깨끗하고 정확하도록 보장하는 것입니다.

적용 시나리오

이 모듈은 현장 전자기 환경이 매우 열악하고 공통 모드 전압 위험이 높은 시나리오에 주로 적용됩니다. 일반적인 애플리케이션 노드에는 대형 야금 압연기의 고주파 전자기 간섭 영역 내 모터 회로 차단기 상태 모니터링, 석유화학 플랜트의 장거리 방폭 솔레노이드 밸브에서 피드백 신호 연결, 수처리 플랜트의 대형 펌프장에 있는 중부하 접촉기의 보조 접촉 상태 수집이 포함됩니다. 이러한 애플리케이션에서 견고한 절연 장벽 설계를 갖춘 Allen Bradley 1756-IA16I는 열악한 현장 전기 환경과 민감한 ControlLogix 백플레인 사이에서 방화벽 역할을 합니다. 하드웨어 수준의 간섭 방지 기능은 전체 데이터 수집 네트워크가 대규모 측정 지터 또는 붕괴를 경험하지 않도록 보장하는 핵심 물리적 기반입니다.

구조

Allen Bradley 1756-IA16I의 내부 하드웨어 토폴로지는 고전압 허용 광커플러 절연 어레이와 다단계 저역 통과 필터 네트워크로 구성된 핵심 아키텍처를 기반으로 합니다. 각 디지털 입력 채널의 프런트 엔드에는 독립적인 전류 제한 저항기와 TVS(과도 전압 억제) 다이오드가 필드 배선 케이블의 서지 에너지를 클램핑하도록 구성되어 있습니다. 필드 측의 120VAC 로직 레벨과 시스템 측의 5VDC 백플레인 로직 레벨은 신호가 백플레인 측으로 들어가기 전에 공칭 절연 전압이 높은 광커플러에 의해 물리적으로 완전히 분리되어야 합니다. 모듈 내부의 전원 공급 장치 네트워크는 분산 디커플링 커패시터 레이아웃을 사용하여 고주파 피크 간섭을 효과적으로 억제합니다. 정밀한 임피던스 정합 저항 네트워크와 통합된 백플레인 인터페이스 회로는 고속 백플레인 버스 데이터 교환의 신호 무결성을 보장합니다.

유지하는 방법

이 Allen Bradley 1756-IA16I 모듈은 일일 유지 관리 중에 전기 절연 시스템에 대한 특별 관리 규정을 엄격하게 준수해야 합니다. 감전을 방지하거나 백플레인 버스 통신 오류를 유발하기 위해 시스템 전원이 켜져 있는 동안 어떤 형태로든 터미널 블록 삽입이나 배선 수정을 수행하는 것은 엄격히 금지되어 있습니다. 모듈 내 AC 입력 회로의 특성은 케이블의 분산 커패시턴스에 매우 민감하기 때문에 현장 배선 중에 캐비닛 측면에 있는 신호 케이블의 차폐층이 단일 끝에서 안정적으로 접지되도록 하는 것이 중요하며, 이중 종단 접지 루프는 엄격히 피해야 합니다. 정기적으로 표준 멀티미터를 사용하여 전원이 꺼진 상태에서 단자대 나사의 조임 토크를 확인하여 장기간 진동으로 인한 접촉 저항 증가를 방지하십시오. 이로 인해 입력 임계값 드리프트 또는 잘못된 단선 경보가 발생할 수 있습니다.
