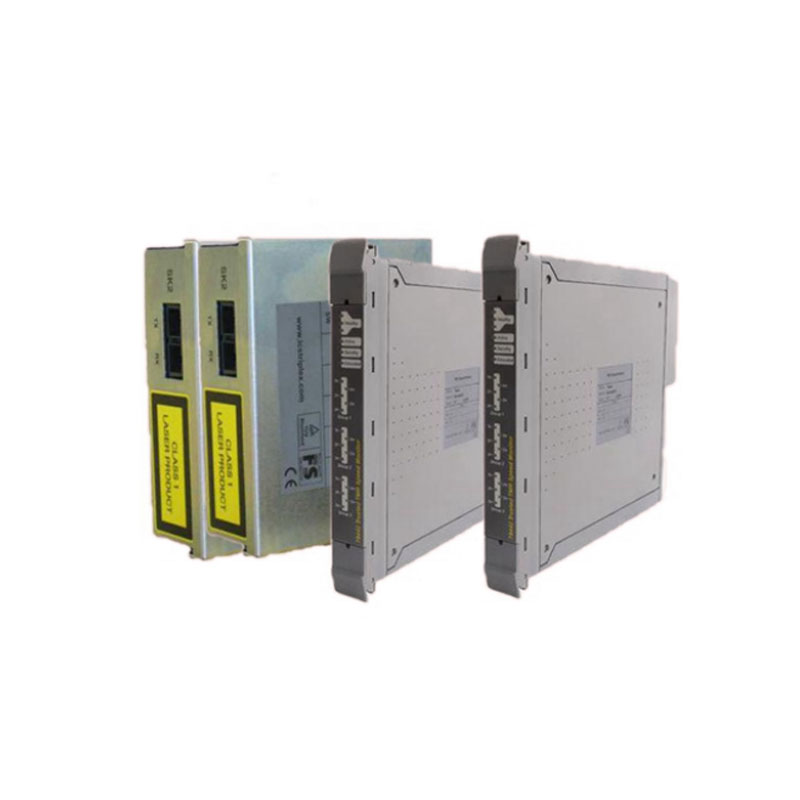

ICS 삼중 T8201

전문 공급업체인 Yueyang Tongtu의 ICS Triplex T8201은 전원 모듈에서 제공하는 전기 에너지를 각 I/O 모듈에 안정적으로 분배하고 프로세서와 통신 채널을 설정할 수 있습니다. 시스템 아키텍처에 대한 전문 지식을 갖춘 파트너로서 다양한 모델과 브랜드를 제공합니다. 더 자세한 내용을 알고 싶으시면 언제든지 문의해 주세요.

구조

ICS Triplex T8201은 연결 보드가 아닙니다. 내부적으로는 다층 회로 설계를 사용해 전원 모듈에서 출력되는 다양한 전압 레벨(예: 24V, 5V 통신 전압)을 지하에 두꺼운 파이프를 깔아 모든 가정에 충분한 수압을 보장하는 것처럼 각 I/O 슬롯에 정밀하게 분배합니다. 또한 I/O 모듈과 프로세서 간의 통신을 위한 전용 채널로 백플레인 통신 버스를 통합합니다. 배선이 매우 미세하여 신호 혼선을 효과적으로 방지합니다. 커넥터는 산업 등급의 고신뢰성 재료로 제작되어 삽입 및 제거 수명이 매우 길고 접촉 저항이 매우 낮습니다.

성능

이 ICS Triplex T8201 베이스플레이트의 성능은 정말 뛰어납니다. 이는 강력한 전류 전달 용량을 가지며 완전히 연결된 I/O 모듈의 정상적인 작동을 지원할 수 있으며 과도한 전류로 인해 보드가 가열되거나 전압 저하가 발생하지 않습니다. 절연 성능이 뛰어나 고전압 환경에서 각 채널 간의 전기적 절연을 보장하고 누출이나 스파크를 방지합니다. 통신 버스 신호 무결성이 매우 우수하고 하단 보드의 데이터 전송 감쇠가 매우 낮아 프로세서가 필드 데이터를 신속하게 읽을 수 있습니다. 방진 성능도 최고 수준으로, 캐비닛이 외부 진동을 받아도 연결된 모듈이 느슨해지거나 접촉 불량이 발생하지 않습니다. 성능 표시기는 IEC 61508 SIL 3 안전 표준을 완벽하게 준수하므로 중요한 시스템 베이스플레이트에 이를 사용하면 확실히 안심이 됩니다.

형질

ICS Triplex T8201은 Trusted 시리즈의 일반적인 패시브 베이스플레이트 디자인을 채택했습니다. 가장 눈에 띄는 특징은 전원 모듈과 I/O 모듈을 연결하는 데 사용되는 다양한 슬롯 커넥터가 표면에 깔끔하게 배열되어 있다는 점입니다. 표면에는 많은 전류의 동박 흔적이 있어 사람들에게 안정감을 줍니다. 이러한 설계는 큰 부하 전류를 견딜 수 있도록 하기 위한 것입니다. 엣지 디자인에는 외부 주 전원 공급 장치와 접지선의 연결을 용이하게 하는 특수 접지 단자와 배선 블록이 있습니다.

실제 사례

정유공장 개조 공사를 진행하던 동남아시아 고객이 있었습니다. 캐비닛을 확장할 때 다른 제조업체로부터 백플레인을 일괄 구입했습니다. 그러나 설치했을 때 통신이 지속적으로 실패하고 시스템에서 오류를 보고한다는 사실을 발견했습니다. 일정은 빡빡했고 그들은 당황했다. 나중에 그들은 Yueyang Tongtu에게 연락했습니다. 우리는 해당 백플레인의 버스 라인의 임피던스 불일치 문제일 수 있다고 분석했습니다. 즉시 우리는 버스 신호 테스트를 거친 여러 개의 T8201 보드를 보냈습니다. 클라이언트가 이를 수신했고 통신 표시등이 즉시 녹색으로 바뀌었습니다. 시스템 전원이 한 번에 성공적으로 켜졌습니다. 클라이언트의 프로젝트 관리자는 중요한 순간에 프로젝트 지연으로 인한 막대한 벌금을 피할 수 있도록 Yueyang Tongtu와 같은 전문 공급업체를 찾아야 한다고 특별히 전화했습니다.
